Descripción

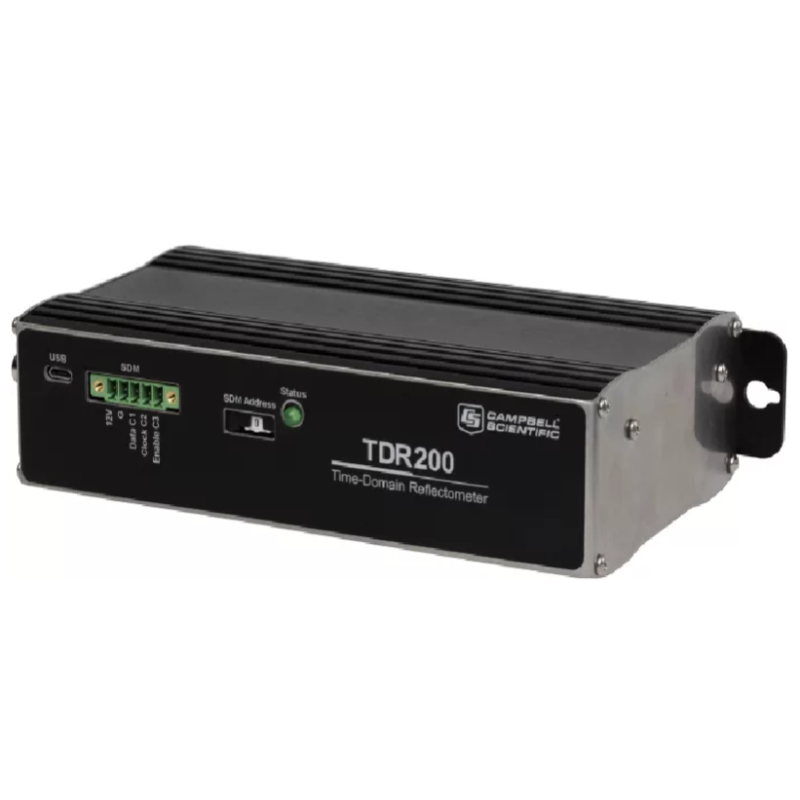

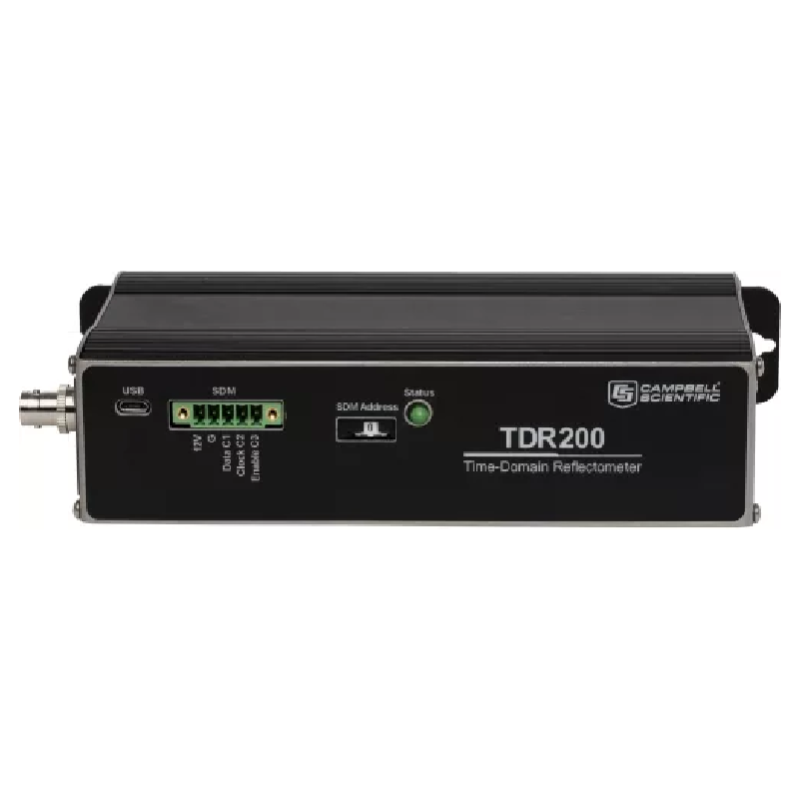

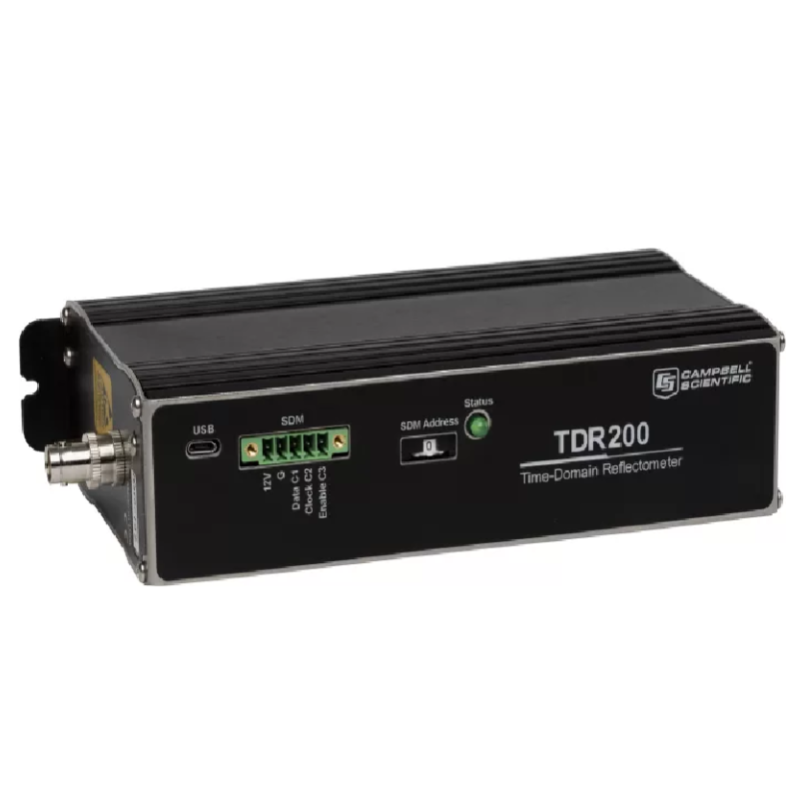

El reflectómetro TDR200 es el corazón del sistema “time-domain reflectometry” (TDR) de Campbell Scientific. Los sistemas TDR miden de forma precisa el contenido de agua volumétrico, conductividad eléctrica del suelo, deformación de una masa rocosa, u otra medida TDR del usuario. El datalogger Campbell Scientific puede controlar varios reflectómetros TDR200.
El TDR200 genera un pulso electromagnético de corto tiempo de subida, que se aplica a un sistema coaxial que incluye una sonda TDR para medida de contenido de agua en suelo y, (2) muestrea y digitaliza la forma de onda reflejada para análisis o almacenamiento.
El tiempo de recorrido transcurrido y la amplitud del pulso reflejado contienen información que el procesador usa para determinar de forma rápida y precisa el contenido de agua volumétrico del suelo, la conductividad eléctrica de la masa del suelo, la deformación de masa rocosa o de una medida en el dominio del tiempo específica del usuario.
El datalogger recoge una forma de onda de 250 puntos y la analiza en aproximadamente dos segundos. Cada forma de onda puede tener hasta 10.112 puntos de datos para monitorizar largas longitudes de cable en aplicaciones para determinar deformación de masa rocosa o estabilidad de una pendiente. El filtrado avanzado de ruido y el promediado permiten hacer medidas de precisión en entornos con ruido.
Ventajas y Caracteristicas:
- Bajo consumo (la mitad que el TDR100)
- Robusto
- Alta sensibilidad
- Alta resolución
- Bajo ruido
- Avanzado filtraje de la forma de onda
- Avanzado algoritmo de análisis de la forma de onda
- Compatible con sistemas TDR100 (sólo dataloggers CRBasic)
- Rechazo frecuencia 60 Hz
